Wanneer kies je voor een open kabeldraagsysteem?

Wanneer kies je voor een open kabeldraagsysteem? In de praktijk is het antwoord helder: een open kabeldraagsysteem in de vorm van een draadgoot is de juiste keuze als ventilatie en koeling, hygiëne, montagesnelheid, laag gewicht en prijs zwaarder wegen dan esthetiek en maximale draagkracht. In alle andere gevallen kom je sneller uit bij een gesloten kabelgoot of een kabelladder.

Een open kabeldraagsysteem kies je vooral bij kleine tot middelgrote installaties in minder esthetische of ruwe omgevingen, waar koeling, hygiëne en snelle montage belangrijk zijn. Bij zware kabelbundels, lange overspanningen of hoge esthetische eisen is een gesloten kabelgoot of kabelladder meestal beter geschikt.

In dit artikel krijg je concrete vuistregels om het juiste kabeldraagsysteem te kiezen. We gaan in op belasting, omgeving, materiaalkeuze, brandveiligheid, vulgraad en beugelafstanden. Je ziet per type project (parkeergarage, stal, PV-dak, utiliteitsbouw) wanneer een open draadgoot technisch én normatief verantwoord is, en wanneer juist niet. Daarbij baseren we ons op praktijkervaring van installateurs en kennis uit normen en datasheets, niet op marketingfolders.

Gebruik dit artikel als keuzehulp: om richting opdrachtgever, adviseur of bestekschrijver te onderbouwen waarom je voor een open kabeldraagsysteem kiest, of juist kiest voor een dichte kabelgoot of kabelladder.

Wat is een open kabeldraagsysteem precies?

Met een open kabeldraagsysteem bedoelen we een kabeldrager waarin de kabels zichtbaar liggen en rondom kunnen ventileren. In dit artikel staat vooral de draadgoot centraal. Daarnaast vallen ook kabelladders onder de open kabeldragende systemen.

Een draadgoot is een open kabelgootsysteem dat is opgebouwd uit staaldraden. De staaldraden vormen als het ware een reeks open bakjes waar de kabels in liggen. Door de open structuur is er 360 graden ventilatie, kan vuil erdoorheen vallen en is het systeem licht en snel te monteren.

Bij een gesloten kabelgoot is de bekabeling afgedekt met een deksel. Je ziet de kabels niet, het oogt strak en de goot is leverbaar in brede maten en verschillende kleuren. Een kabelladder (ladderbaan) bestaat uit twee stijlen met om de circa 20 cm een sport; dit is de zwaarste en sterkste oplossing voor dikke, stugge kabels.

De drie hoofdtypen kabeldraagsystemen in één oogopslag

Onderstaande samenvatting helpt je om kabelgoot vs draadgoot vs kabelladder snel te vergelijken:

Type kabeldraagsysteem	Belangrijkste kenmerken	Typische toepassingen	Relatieve prijs
Draadgoot (open draadgoot)	Open, licht, goedkoop, optimale ventilatie (360°), snel te monteren, minder sterk, esthetisch minder fraai	Kleinere en middelzware installaties, parkeergarages (lichter werk), stallen, agrarische omgevingen, PV/buiten	Laag
Gesloten kabelgoot	Gesloten, mooi (ook in kleuren), houdt warmte vast, bewerkelijker, tot ca. 600 mm en soms 1 m breed	Utiliteitsbouw, kantoren, scholen, zorg, representatief zichtwerk	Middel
Kabelladder / ladderbaan	Zeer sterk, open, goede ventilatie, zwaarder en moeilijker te verwerken, sportafstand ca. 20 cm	Dikke, zware kabels, eerste lagen vanuit meterkast, Q-park-achtige parkeergarages	Middel tot hoog

Vuistregel: wordt een draadgoot te slap door dikke kabels of grote breedtes, dan stap je over op een ladderbaan of ondersteun je de goot met een Flamco-railsconstructie.

Wanneer kies je voor een open kabeldraagsysteem?

Wanneer kies je voor een open kabeldraagsysteem met draadgoot? In de praktijk draait die keuze om een aantal technische en praktische criteria:

• ventilatie en koeling
• hygiëne, stof en vocht
• montagesnelheid, gewicht en kosten
• belastbaarheid en esthetiek
• omgeving en materiaalkeuze

In de rest van dit hoofdstuk lichten we deze criteria toe met concrete vuistregels en voorbeelden uit de praktijk.

Ventilatie, koeling en warmteafvoer

Een open draadgoot geeft de kabels rondom 360 graden ventilatie. Dat is het grote verschil met een gesloten kabelgoot die warmte vasthoudt. Zeker bij hogere belastingen of wanneer veel kabels dicht op elkaar liggen, speelt dit een belangrijke rol.

Belangrijke punten:

• In een gesloten kabelgoot met veel kabels neemt de warmteontwikkeling snel toe; een open draadgoot of kabelladder voert warmte veel beter af.
• De daadwerkelijke belasting bepaal je met een gelijktijdigheidsfactor (deel van de installatie dat tegelijk in bedrijf is); voor kantoren is dat vaak rond 0,6, voor gebouwen met laadpalen, elektrische kachels of zware machines eerder 0,8 tot 0,9.
• Warmteontwikkeling neemt kwadratisch toe met de belasting; die extra 20–30% in gelijktijdigheidsfactor tikt dus zwaar door.

Vuistregel: moet de warmte goed weg kunnen en wil je tegelijk een lichtere, snellere oplossing dan een ladderbaan, dan is een open draadgoot een logische keuze, mits de vulgraad en afzekering kloppen.

Hygiëne, stof en vocht

In stallen, agrarische omgevingen en ruwe ruimtes vormt stof, vuil en vocht een permanente belasting. Een open kabeldraagsysteem scoort hier duidelijk beter dan een gesloten bak:

• Door de open structuur valt stof en rommel makkelijk door de draadgoot heen; het traject blijft schoner en makkelijker schoon te houden.
• Vocht en vuil kunnen niet in een gesloten bak blijven staan, maar lopen weg via de open structuur.
• Draadgoten in stallen zijn eenvoudig schoon te spuiten; vuil blijft niet “op de bodem van de goot” liggen.

Voor kabelmanagement in stallen en agrarische gebouwen is de open draadgoot daardoor vaak de voorkeursoplossing.

Montagesnelheid, gewicht en kosten

Een belangrijke reden om een open kabeldraagsysteem te kiezen is de combinatie van montagegemak en kosten.

• Draadgoten zijn licht van gewicht en makkelijk naar boven te krijgen, ook op daken of in bestaande gebouwen.
• Een T-splitsing maak je simpelweg door enkele draden weg te knippen en het nieuwe stuk draadgoot aan te sluiten; hulpstukken beperken het slijp- en zaagwerk.
• Een draadgoot is in verhouding goedkoper dan een dichte kabelgoot of ladderbaan.

Dat leidt tot een praktische vuistregel: voor kleinere installaties is de draadgoot de logische keuze, mede omdat hij goedkoper is. De combinatie van minder materiaal, minder montagetijd en voldoende technische prestaties maakt de open draadgoot hier economisch de meest verstandige oplossing.

Belastbaarheid en esthetiek: wanneer juist niet voor een open systeem?

Bij hoge belastingen en representatief zichtwerk heeft de open draadgoot duidelijke grenzen.

• Een draadgoot is in verhouding minder sterk dan een ladderbaan. Bij dikke, zware voedingskabels kom je sneller in de knel met het draagvermogen en stap je over op een kabelladder.
• Bij brede goten (300–400 mm en breder) wordt de constructie slap; dan verklein je de steunafstand of kies je voor een ladderbaan of Flamco-railsconstructie.
• Esthetiek: bij draadgoot zie je alles. Voor representatieve kantooromgevingen, scholen en zorginstellingen is een gesloten kabelgoot vaak gewenst.

Een kernquote uit de praktijk: de vuistregel is dat veiligheid altijd voorop gaat; pas daarna komt esthetiek. Kies dus nooit voor een gesloten goot puur omdat het mooier oogt als dat de koeling, brandveiligheid of draagkracht in gevaar brengt.

Typische situaties waarin een open kabeldraagsysteem de logische keuze is

Hieronder vind je veelvoorkomende projecten waar een open kabeldraagsysteem in de vorm van een draadgoot technisch en economisch de logische keuze is.

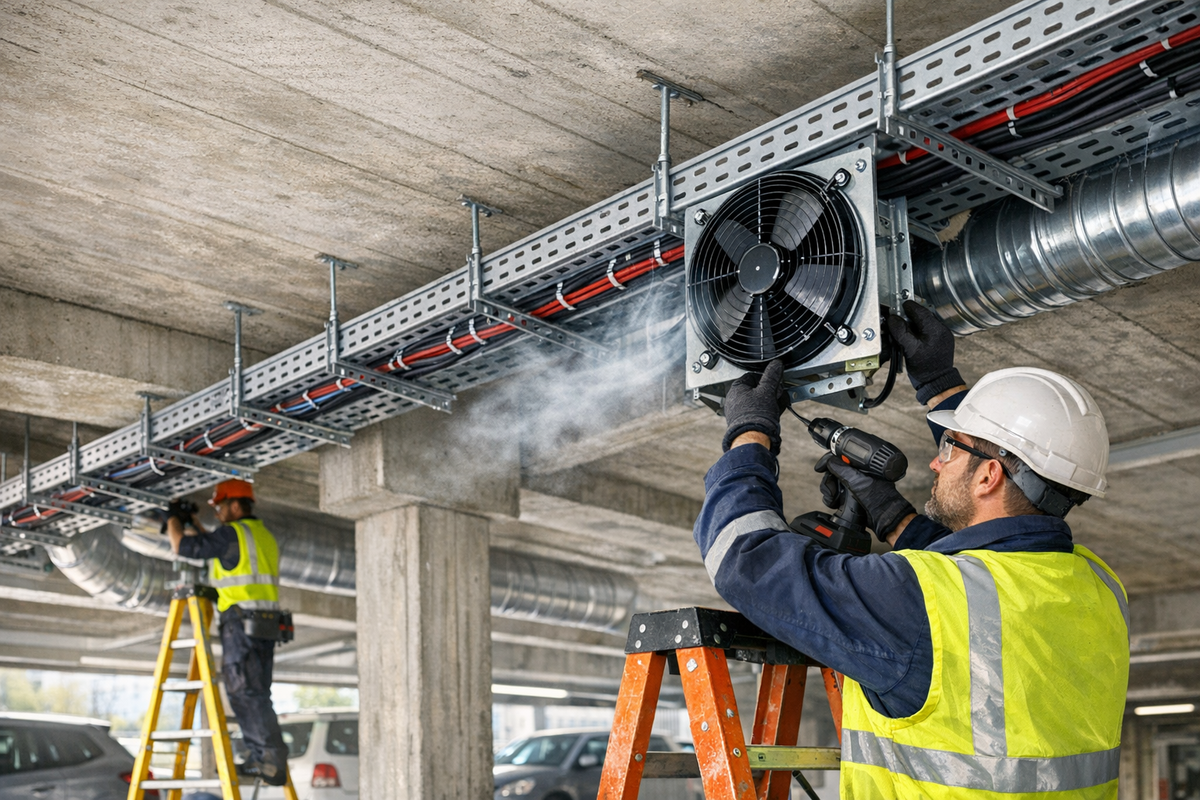

Parkeergarages en kleinere autogarages

In parkeergarages en kleinere autogarages speelt een mix van ruwe omgeving, beperkte kabelmassa en acceptatie van zichtbaar leidingwerk.

• In kleinere garages en werkplaatsen zijn er relatief weinig kabels; de belasting blijft beperkt.
• Draadgoten zijn hier populair omdat ze licht, goedkoop en snel te monteren zijn, en omdat stof, vocht en uitlaatgassen niet in een dichte bak blijven hangen.
• In grote Q-park-achtige garages zie je juist vaker kabelladders voor de zware hoofdtrajecten; draadgoten kunnen daar secundair voor lichtere bekabeling worden ingezet.

Vuistregel voor een open kabeldraagsysteem in een parkeergarage: voor het lichtere werk en secundaire circuits is een open draadgoot prima, voor de zware stamkabels en lange overspanningen hoort een ladderbaan thuis.

Stallen en agrarische omgevingen

In stallen, melkveehouderijen en agrarische bedrijfsruimtes komen hygiëne, vocht, ammoniak en stof samen. Een open draadgoot scoort hier op meerdere punten:

• Stof, stro en vuil vallen door de draadgoot; de installatie blijft beter schoon en is goed schoon te spuiten.
• Door de 360 graden ventilatie koelen de kabels goed, ook bij langere trajecten langs wanden en plafonds.
• Met de juiste legering (zinkaluminium of zinkmagnesium) kan de draadgoot uitstekend tegen ammoniak, zuren en vochtige lucht.

Vuistregel: kies in een varkensstal of melkveehouderij voor een zinkaluminium of zinkmagnesium draadgoot, niet voor sendzimir of thermisch verzinkt staal, om corrosieproblemen te voorkomen.

PV-installaties buiten en op platte daken

Voor kabelgeleiding bij PV-installaties op platte daken is een open kabeldraagsysteem met draadgoot vrijwel altijd de standaardoplossing.

• Regen en smeltwater vallen dwars door de draadgoot heen; er blijft geen water in staan.
• Met zinkaluminium of zinkmagnesium roest de draadgoot niet en is hij geschikt voor buiten en corrosieve omgevingen.
• De goot ligt op kunststof of betonnen voetjes circa 7 cm boven het dakbeschot; de PV-kabels liggen daardoor nooit in het water.
• Zowel draadgoot als PV-bekabeling zijn UV-bestendig; een deksel is optioneel en vooral esthetisch.

De combinatie van laag gewicht, montagegemak en ventilatie maakt een open kabeldraagsysteem hier de logische keuze voor kabelmanagement rond PV-installaties.

Kleinere installaties en renovaties

Bij renovatie en kleinschalige uitbreidingen is het vaak niet rendabel om een hele nieuwe ladderbaan of brede gesloten kabelgoot aan te leggen.

• Voor extra groepen, een nieuwe functie van een pand of retrofit van verlichting is een draadgoot snel bijgeplaatst.
• In bestaande installaties kun je een nieuwe draadgoot parallel aan de oude goot onder een Flamco-railsconstructie hangen, bijvoorbeeld bij zwaardere belasting door extra laadpunten.
• Zo behoud je de bestaande infrastructuur en creëer je capaciteit voor de nieuwe installatie zonder ingrijpende verbouwingen.

Voor dit soort kleinere en middelgrote uitbreidingen is een open draadgoot vaak de meest efficiënte keuze in zowel arbeid als materiaal.

Wanneer kies je beter géén open kabeldraagsysteem?

Een open kabeldraagsysteem is geen universele oplossing. Er zijn duidelijke situaties waarin je beter kiest voor een gesloten kabelgoot of kabelladder.

Grote utiliteitsbouw, kantoren, scholen en zorg

In zware utiliteitsbouw met veel kabels en hoge vermogens speelt de combinatie van belasting, normdruk en esthetiek een rol.

• In kantoren, scholen en zorginstellingen worden meestal dichte kabelgoten en kabelladders gebruikt.
• De eerste lagen vanaf de meterkast bevatten de meeste kabels; daar ligt vaak een ladderbaan voor koeling en draagkracht.
• Draadgoten zijn in deze omgevingen esthetisch minder gewenst, zeker bij zichtwerk of onder designplafonds.

Vuistregel: bij grote utiliteitsgebouwen met zware belastingen is een open draadgoot pas aan de orde voor secundaire trajecten of boven systeemplafonds, en dan alleen als het bestek dat toestaat en de berekening uitwijst dat de belastbaarheid voldoende is.

Zware kabels en grote breedtes

Belastbaarheid is een harde grens voor de inzet van open draadgoten.

• Bij dikke, stugge voedingskabels kan een draadgoot te slap worden; dan stap je over op een kabelladder.
• Brede goten van bijvoorbeeld 600 mm kunnen juist minder zwaar belast worden; hoe breder, hoe groter de kans op doorbuiging.
• Oplossingen zijn: steunafstand terugbrengen naar elke meter, een zwaardere draadgoot met dikkere draden kiezen of de goot ophangen in een Flamco-railsysteem.

Vuistregel: moet je structureel zware kabels dragen of lange overspanningen realiseren, dan hoort daar in de basis een ladderbaan of zwaardere kabelgoot bij. Een zware draadgoot kan een oplossing zijn bij beperkte trajecten, bijvoorbeeld over een overheaddeur.

Hoog esthetische omgevingen

In representatieve ruimten zoals entreehallen, boardrooms en showrooms ligt de focus vaak op strak zichtwerk.

• Gesloten kabelgoten zijn leverbaar in kleuren (zwart, rood, crème, wit, antraciet) en sluiten beter aan bij architectonische eisen.
• Een open draadgoot toont alle kabels en wordt esthetisch vaak als minder fraai beoordeeld.

Hier kies je meestal voor een dichte kabelgoot of zelfs voor alternatieve kabelmanagementoplossingen die volledig uit het zicht blijven.

Technische vuistregels bij de keuze voor een open kabeldraagsysteem

Onderstaande vuistregels helpen je om snel te toetsen of een open kabeldraagsysteem in de vorm van een draadgoot technisch past bij jouw project.

Vulgraad, warmte en gelijktijdigheidsfactor

De vulgraad van de kabelgoot bepaalt direct de warmteontwikkeling en de reserve voor toekomstige uitbreidingen.

• Vuistregel ontwerp: als elke groep is afgezekerd (bijv. 16–20 A) en de kabels binnen circa 75% van het gootvolume blijven, voldoet de installatie doorgaans aan de norm.
• Bij onbekende huurder of zware belasting: dimensioneer maximaal op 60% vulling.
• Bij bekende bestemming en normale belasting: 75% vulling is acceptabel, maar lever nooit een goot 100% vol op.
• Warmteontwikkeling neemt kwadratisch toe met belasting; bij gelijktijdigheidsfactor 0,8–0,9 kan een open kabelgootsysteem met goede ventilatie veiliger zijn dan een dichte bak.

Praktisch advies: laat Stabicad of vergelijkbare software het kabelvolume en de warmteontwikkeling uitrekenen. Gebruik de uitkomst om de gootmaat en het type (open kabeldraagsysteem of gesloten kabelgoot) te kiezen.

Beugelafstand en overspanning

De beugelafstand bepaalt de doorbuiging en het draagvermogen van je draadgoot.

• Standaard beugelafstand: minimaal om de 2 meter een beugel; 1,50 meter is gebruikelijk.
• Bij brede goten (300–400 mm of breder): verklein de steunafstand naar circa 1 meter of stap over op een ladderbaan.
• Grote overspanningen van 4–5 meter (bijvoorbeeld over een overheaddeur) vragen om een zware draadgoot of zware kabelgoot met circa 1 mm dikkere draden.

Vuistregel: volg de puntbelastingen uit de datasheets en hou je aan de maximale overspanning. Als je je aan alle voorschriften houdt, komt het draagvermogen automatisch goed.

Materiaalkeuze per omgeving

De omgeving bepaalt in hoge mate de juiste legering van je open kabeldraagsysteem. Onderstaande tabel vat de materiaalkeuze samen:

Afwerking	Eigenschappen	Typische toepassing
Sendzimir / elektrolytisch verzinkt	Zinklaag als beschermcoating, niet vochtbestendig	Alleen binnen, droge, corrosievrije omgevingen (kantoren, droge technische ruimten)
Thermisch verzinkt	Qua eindresultaat vergelijkbaar met sendzimir, niet geschikt voor langdurig vocht	Alleen binnen, droge bedrijfsomgevingen
Zinkaluminium	Geschikt voor buiten en corrosieve omgevingen (zout, ammoniak, zuren); betaalbaar alternatief voor RVS	Stallen, melkveehouderijen, PV-daken, oude garages, buitenopstelling
Zinkmagnesium	Nieuwere, betere legering; geschikt voor buiten, slaat niet wit uit	Buitentrajecten en zichtwerk buiten, ook dichte goten voor geveltracés
RVS	Zeer hoge corrosiebestendigheid, duurste optie	Zeer agressieve omgevingen, bijvoorbeeld zware industrie of chemie

Let op een veelvoorkomend misverstand: zinkaluminium kan “zweten” en wit uitslaan. Dat is juist de beschermlaag die zijn werk doet, geen roest. Bij installateurs wordt dit nog wel eens onterecht als corrosie gezien.

Brandveiligheid, scheidingsschotten en kabeltypes

Brandveiligheid en EMC-gedrag zijn minstens zo belangrijk als draagkracht.

• Bevestig draadgoten met messing spreidpluggen, betonankers of inslagankers; gebruik bij brandveiligheidseisen geen nylonpluggen.
• Plaats scheidingsschotten bij parallelloop van data- en voedingskabels langer dan circa 10–15 meter; hanteer een 1/3 data en 2/3 elektra verdeling.
• Stuurstroomkabels voor airco’s en luchtbehandelingskasten voeren vaak gewoon 230 volt; die horen niet automatisch bij de zwakstroom. Gebruik eventueel een extra compartiment.
• Brandmeldkabels worden vaak apart in halogeenvrije buis gelegd; alleen als de goot en bevestiging aantoonbaar brandveilig zijn, kan gezamenlijke montage worden overwogen.
• Bij PV-gelijkstroom is een onbeschadigde mantel cruciaal; ontbraam alle snijranden en behandel ze met zinkspray om snijschade te voorkomen.

Vergeet bij plafonds met sprinklerinstallaties niet dat de kabelgoot altijd boven de sprinklerkop moet liggen, zodat de waterverdeling niet wordt belemmerd.

Veelgemaakte fouten bij open kabeldraagsystemen (en hoe je ze voorkomt)

In de praktijk komen bij open kabeldraagsystemen steeds dezelfde fouten terug. Door ze te kennen, voorkom je problemen bij oplevering of inspectie.

• Verkeerde legering voor de omgeving – sendzimir binnenmateriaal op een PV-dak of in een stal toepassen in plaats van zinkaluminium of zinkmagnesium.
• Te krap dimensioneren – een draadgoot die bij oplevering al tot de rand gevuld is; er is geen ruimte meer voor uitbreiding en de warmteontwikkeling is hoog.
• Scheidingsschotten opschuiven – in een volle goot het scheidingsschot naar de datakant schuiven en kabels boven het schot leggen, met EMC-problemen tot gevolg.
• Onjuiste bevestiging – nylonpluggen gebruiken in plaats van messing spreidpluggen of betonankers bij trajecten met brandveiligheidseisen.
• Snijranden niet ontbramen – scherpe randen kunnen kabelmantels beschadigen, zeker bij PV-DC; dit verhoogt het risico op storingen en gevaarlijke situaties.
• Brandwerende doorvoeren doorbreken – bijvoorbeeld door een PVC-pijp door een verzegelde doorvoer te steken; dit ondermijnt de brandcompartimentering.

Checklist open kabeldraagsysteem: is het hier een goede keuze?

Gebruik deze checklist voordat je in het ontwerp of bestek voor een open kabeldraagsysteem in de vorm van een draadgoot kiest:

• Is de installatie klein tot middelgroot, of gaat het om secundaire trajecten met beperkte kabellast?
• Is goede ventilatie of extra koeling gewenst vanwege hoge gelijktijdigheidsfactor of clustering van kabels?
• Speelt hygiëne, stof of vocht een rol (stal, agrarisch, parkeergarage, PV-dak) waar een open systeem voordeel biedt?
• Is de omgeving ruw of niet esthetisch kritisch, zodat zichtbaar kabelwerk acceptabel is?
• Heb je de juiste legering gekozen op basis van binnen/buiten, ammoniak, zout en zuren?
• Blijft de vulgraad onder 60–75% met voldoende marge voor toekomstige uitbreiding?
• Voldoen beugelafstand, bevestigingsmiddelen en overspanning aan de technische specificaties en brandveiligheidseisen?
• Zijn data, stuurstroom, brandmeld en PV-kabels op de juiste manier gescheiden en gemonteerd?

Kun je deze vragen grotendeels met “ja” beantwoorden, dan is een open kabeldraagsysteem in de vorm van een draadgoot technisch en normatief goed verdedigbaar.

De rol van de expert: ontwerp, bestek en software

In veel utiliteitsprojecten ligt de keuze voor kabeldraagsystemen vast in het bestek. Toch blijft de installateur of adviseur verantwoordelijk voor dimensionering, veiligheid en normnaleving. Software zoals AutoCAD en Stabicad helpt om het kabelvolume, de gelijktijdigheidsfactor en de warmteontwikkeling te berekenen.

Search Vision opereert juist op het snijvlak van techniek en content. Onze technische experts en geïnterviewde installateurs vertalen praktijkkennis, normen (zoals NEN 1010 en NEN 3140) en datasheets naar heldere keuzehulpen rond kabeldraagsystemen. We verkopen zelf geen draadgoten, kabelgoten of kabelladders, maar helpen installateurs, groothandels en fabrikanten om betere keuzes én betere uitleg te geven rond onderwerpen als:

• keuze kabeldraagsysteem: wanneer draadgoot, wanneer ladderbaan, wanneer gesloten goot;
• vulgraad, warmte en gelijktijdigheidsfactor in kabelgoten;
• materiaalkeuze voor binnen, buiten en corrosieve omgevingen;
• kabelmanagement voor PV-installaties en agrarische toepassingen.

Zo ontstaat merkneutrale, goed onderbouwde content die jouw ontwerpbeslissingen ondersteunt en richting geeft aan bestekken en offertes.

Samenvatting & call-to-action

Wanneer kies je voor een open kabeldraagsysteem? Een open draadgoot is vooral de juiste keuze bij kleinere en middelzware installaties in ruwe of vochtige omgevingen, waar ventilatie, hygiëne, montagesnelheid, laag gewicht en prijs belangrijker zijn dan maximale draagkracht en esthetiek. Denk aan parkeergarages (lichter werk), stallen, agrarische omgevingen en PV-installaties op platte daken.

In grote utiliteitsgebouwen met zware kabelbundels, strenge esthetische eisen of lange overspanningen kom je sneller uit bij gesloten kabelgoten en kabelladders. De vuistregel blijft: veiligheid en normnaleving gaan altijd voorop; pas daarna komt esthetiek. Een open kabelgootsysteem kies je dus alleen als de technische randvoorwaarden en de omgeving dat toelaten.

Wil je dieper inzoomen op de soorten kabeldraagsystemen, vulgraad en warmte, of materiaalkeuze per omgeving? Raadpleeg dan de aanvullende kennisartikelen op de site, zoals de uitleg over draadgoot, kabelgoot en kabelladder en een verdiepende gids over vulgraad, warmte en gelijktijdigheidsfactor. Heb je een complex project met twijfel over open of gesloten systemen, of zoek je ondersteuning bij content rond kabelmanagement voor jouw organisatie? Neem dan contact op met een technisch expert van Search Vision voor onafhankelijk advies.
